寧波力盈精工科技有限公司代理德國Status pro proLevel100激光測平儀 水平測量風機用   歡迎咨詢！

公司本著自主研發、生產與銷售的原則，竭力降低各個環節的成本，為廣大用戶和經銷商提供的產品，廣泛應用于電力、水利、石油、鐵路、礦山、化工等行業。

proLevel100法蘭激光測平儀詳情介紹：

廣泛應用風力發電業的塔架、機架、輪轂、偏航軸承和變槳軸承的幾何指標測量。采用藍牙技術使得數據更可靠，操作更方便，具有專業的分析軟件ProFlange-V3，自動生成結果。

ProFlange100法蘭激光測平儀技術參數：

硬件:傳感器系統:代CCD，全數字

尺寸(BxHxT): 58x100X38m

通訊方式/接口:無線藍牙(Cl1ass2150m)

抗干擾:調制分析，窄帶濾波

接收范圍: 37mm(單軸)

分辨率:1 um Staties Pru

測量范圍:35 m

精度:土10 u m+ 0.5%日E線性度T40S

電源:可更換鋰電池

重量:343g

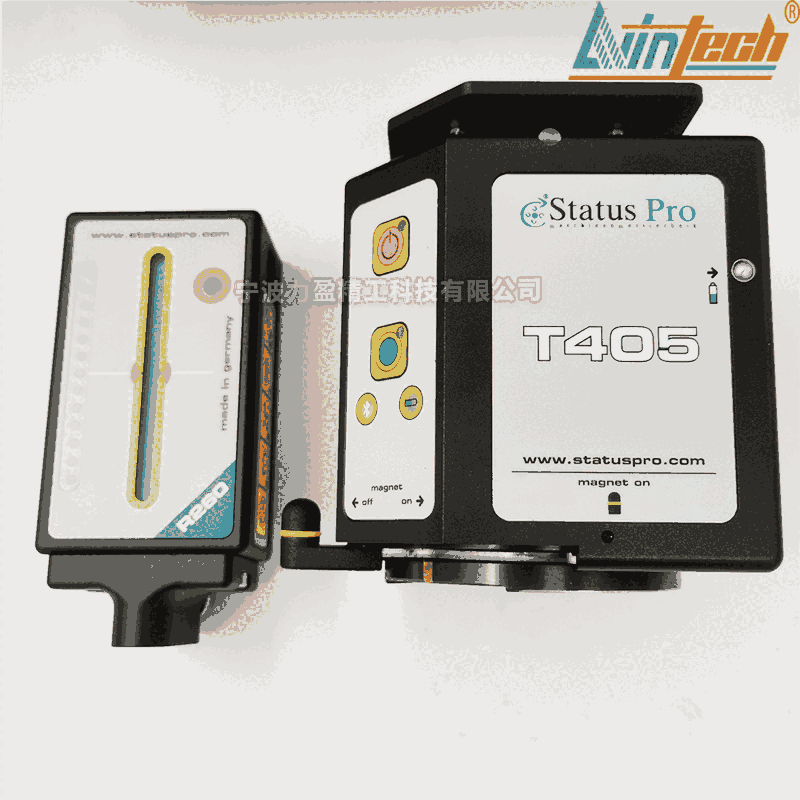

自動掃描激光發射器

T405激光接收器R280/升級款R260

proLevel100法蘭激光測平儀主要特點：

ProLevel是專門為機械裝配質量檢測而研發的專業測量系統
它支持精度高達1μm/m的機床平面度或水平度測量
*支持矩形、圓形或更加復雜形狀的平面度測量
*測量模型的點位可以任意編輯
*通過接收器與發射器之間的直接通訊實現快速粗調
*接收器量程高達35cm，分辨率1μm！
*支持室內或戶外現場測量3D模擬彩色分級結果顯示，幫助用戶快速解讀測量結果
*符合人機工程標準，實用于實際測量現場的用戶操作指引
*彩色觸屏顯示單元UMPC
*自動藍牙連接管理
*自動接收器識別
*所有組件無線連接
*自動計算結果，或者手動三點置零結果分析
*數據結果按*.csv或者MS Excel格式報告

使用不同方法調試激光平面：

1.根據法蘭上三個任意點來非常精確地調試激光平面，調試后的激光平面應與這三點所確定的法蘭平面平行。

-此方法稍耗時間并且測量結果的優劣跟選點相關

2.根據法蘭平面自身的角度來調試激光平面。

-此方法快速，但是需要計算

以前，測量后只能在電腦上計算數據。如今，使用法蘭軟件測量系統便能在現場自動得到精準的測量結果。

實際應用：
a.床身平面度測量
通過簡單步驟將發射器激光平面調整至與床身平面大致平行，作為測量基準，在被測點位移動接收器，測量模型的點位可以任意增刪移動編輯，測量床身平面與光平面基準的差異，主要測量大尺寸床身的彎曲與扭曲整體變形。
導軌平面度、導軌絲杠安裝基準平面度測量：
在兩根導軌平面移動接收器，測量導軌的平面度，消除導軌的水平度夾角。通過更換夾具，可以將不共面的導軌測量在同一個平面度結果中
c.主軸運動軌跡平面度測量
這一檢測項目直接影響最終加工質量，讓主軸沿YZ平面或XY平面S型運動，測量主軸的運動軌跡的三維平面度。同時可以測量龍門架橫梁的擾度，以及門架的扭曲組合變形。
大型龍門機床導軌平面度測量，裝調師傅可根據測量結果進行實時調整，同時有三維圖界面查看平面度情況。

德國proLevel100水平測量風機用激光測平儀
