寧波力盈精工科技有限公司代理銷售ProLevel 50德國StatusPro激光測平儀 法蘭平面度測量系統，應用于風力發電行業的激光測量技術針對在風力發電行業中的幾何測量，Status Pro公司為客戶提供了一套創新的激光測量系統。該激光測量系統：操作簡單并測量精準，使用此激光測量系統能高效并快速的完成測量。

針對在風力發電行業中的幾何測量，Status Pro公司為客戶提供了一套創新的激光測量系統。該激光測量系統：操作簡單并測量精準，使用此激光測量系統能高效并快速的完成測量。ProLevel 50德國StatusPro激光測平儀 法蘭平面度測量系統廣泛應用風力發電業的塔架、機架、輪轂、偏航軸承和變槳軸承的幾何指標測量。采用藍牙技術使得數據更可靠，操作更方便，具有zhuanye的分析軟件ProFlange-V3，自動生成結果。

塔架法蘭平面度、內傾度

機架發電機底座、主軸軸承底座和齒輪箱底座平面度

輪轂法蘭平面度

偏航、變槳軸承平面度

軟件ProFlangeV3對于法蘭測量提供了zuiyou化的數據分析和記錄功能。該軟件是本公司針對法蘭測量與風力發電行業共同設計研發的。

應用于風力發電行業的激光測量技術
針對在風力發電行業中的幾何測量，Status Pro公司為客戶提供了一套創新的激光測量系統。該激光測量系統：操作簡單并測量精準，使用此激光測量系統能高效并快速的完成測量。

法蘭測量系統的簡介

激光發射器T330采用先進的激光源，擁有zhuo yue的激光光束質量。T330可以自動進行水平調整并且擁有旋轉和直線激光，因此可以便捷并且高精度地進行平面度，直線度以及其它復雜的幾何測量。通過電源或電池可給T330供電。激光接收器R310使用感光耦合元件作為接收傳感器，其測量高度范圍是80毫米，測量值可直接顯示在R310的屏幕上。R310可接收到80米之內由T330發出的旋轉激光。R310不但擁有藍牙裝置而且擁有紅外線裝置。通過藍牙使其與軟件相連接并進行數據傳輸。通過紅外線信號能自動調試T330的旋轉激光，并可將實時調整值通過紅外線信號顯示在遙控器RC310上。通過電源或電池可給R310和藍牙裝置供電。

使用激光進行法蘭測量

法蘭是重要的連接部件，為了保證法蘭受力均勻和避免承受過度的應力，必須高精度的加工法蘭。特別是在建塔工程中，由于生產制造方法的局限性，很難讓法蘭達到精密的構造。當各個法蘭搭建時，隨著裝配或焊接會讓法蘭產生應力和變形。因此精準的法蘭測量可以保證風塔長期穩定的工作。在過去，人們試圖用校準木桿和導規檢測法蘭平面度。當遇到大直徑法蘭的時候，使用此方法便無法進行測量，必須另尋它法。借助校準木桿只能測量法蘭的扇形區域，此種測量法被稱作“短波”。使用激光（T330）測量法蘭，首先可以創建參考平面，然后根據此參考面進行測量。將T330固定在法蘭平面上并啟動旋轉激光。使用激光接收器R310便可在法蘭上對平面度進行多點測量。

使用不同的方法調試激光平面：

1.根據法蘭上三個任意點來非常精確地調試激光平面，調試后的激光平面應與這三點所確定的法蘭平面平行。
-此方法稍耗時間并且測量結果的優劣跟選點相關
2.根據法蘭平面自身的角度來調試激光平面。
-此方法快速，但是需要計算
以前，測量后只能在電腦上計算數據。如今，使用先進的法蘭軟件測量系統便能在現場自動得到精準的測量結果。

進行測量
Status Pro公司致力將測量技術盡可能的精簡并且讓測量盡可能快速以及精準的完成。進行法蘭平面度的測量，只需將激光發射器固定在法蘭上。激光接收器便可對法蘭上所有的測量點進行數據采集（測量點無先后順序的要求）。如圖所示：法蘭上的104個測量點只需25分鐘便能完成測量。測量數據能顯示為二維和三維的圖形。測量后還可對測量數據進行分析與評估。

測量結果一份詳細的報告能夠以PDF格式存儲并導出。導出的*.csv數據文件支持Excel（表格）程序的使用。因此測量結果能以任意形式被評估。如果一個測量點錯誤的被測量（例如：測量曲線的峰值），該點仍可被重新測量并生成新的曲線。

平行度測量

我們產品的優勢在于可以擴展系統進行平行度測量。只需使用激光發射器T330和激光接收器R310和R545便可測量塔節的兩個法蘭面的平行度。測量結果會以圖形的方式被顯示和對比并且測量結果可以被存儲和導出。

基座測量

此激光測量系統能測量法蘭基座。在過去，需使用繁瑣的水平尺和測量木桿才能進行法蘭基座測量。如今，使用該激光測量系統便能在短短的幾個步驟里完成對法蘭基座的測量。首先，激光發射器T330進行水平調整與激光校準（<0.025 mm/m），讓T330的旋轉激光能掃描到法蘭基座上所有的測量點。使用激光接收器R310在法蘭基座上采集所有測量點的數據。測量數據會以圖形的方式被顯示并且測量結果可以被存儲和導出。

Proflange10 測平儀功能介紹：

A. 儀器具備功能及特點：

1)  儀器具備功能：法蘭平面度測量，內傾度測量。可以自動調節水平面。

2)  Status Pro系列的儀器的設計思想：操作簡單、快速且精度更高。

3)  系統可隨時升級新功能，以后可擴展激光平行度測量及塔桶母線測量。便于操作，系統為觸屏無文字顯示，是完全基于圖形及符號顯示的觸摸屏，在同類產品中最適合現場施工人員使用。

4)  激光發射器具有自動旋轉，自動找水平功能。

B．儀器具備程序：

1)  可選擇待測量法蘭面圈數；

2)  可定義每圈待測量點數；

3)  三維空間的測量模板，可平移和旋轉，方便通過不同視角分析測量結果；

4) 可根據測量結果計算zui jia平面和zui gao 、zui di參考平面，方便修正；

技術參數

T330

旋轉激光發射器

電池供電激光發射器，可自動調節激光平面水平或鉛垂，自動旋轉掃描激光平面。

激光級數 2級

測量距離 zui大50米 (164 英尺)

環境溫度 -5°C to +45°C

電量提供 8節堿性AA電池

水平度精度 0.02mm/m

操作時間 8 小時

波長 635-670

重量 2.4kg

R280激光接收器

探測器尺寸 40mm

激光穩定性 不受周圍光線干擾

線性度 ±0.03+1%非線性度

環境溫度 -5°C 到 +45°C

電量提供 充電電池

顯示精度 0.001mm

重量

尺寸 298g

100x58x38 mm

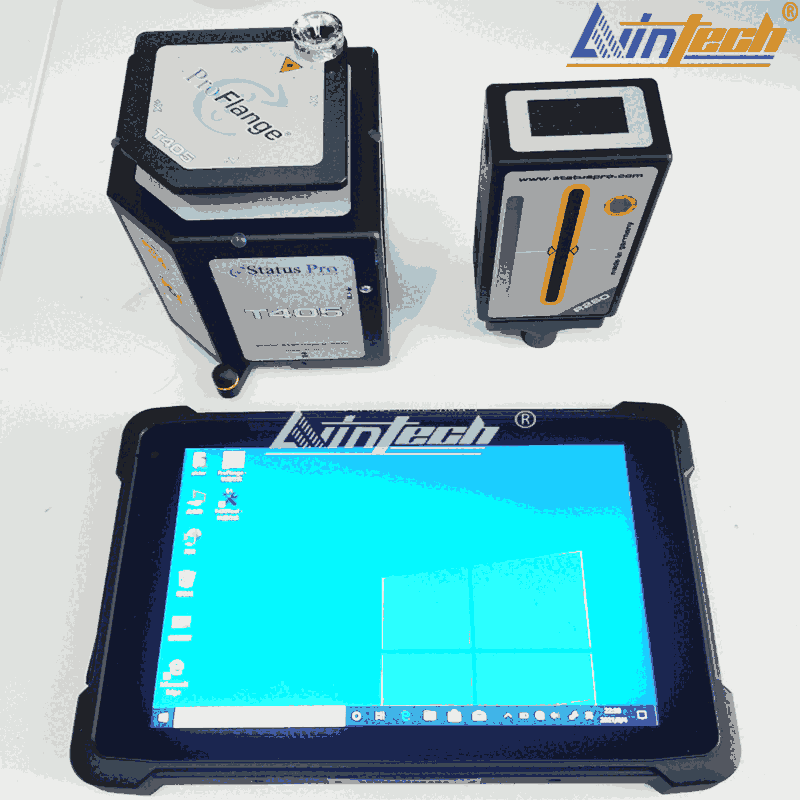

德國Pro Flange10激光測平儀配置清單：

序號 名稱 數量

1   觸屏顯示器 1

2   T330激光發射器 1

3   R280激光接收器 1

4   充電器 1

5   T330安裝夾具 1

6   磁座 1

8   Profrange 軟件 1

9   操作手冊 1

10 儀器箱 1

德國Proflange 激光測平儀(技術協議)

A. 儀器具備功能及特點：

1)   儀器具備功能：法蘭平面度測量，內傾度測量?？梢宰詣?dòng)調節水平面。

2)   Status Pro系列的儀器的設計思想：操作簡單、快速且精度更高。

3)   系統可隨時升級新功能，以后可擴展激光平行度測量及塔桶母線測量。便于操作，系統為觸屏無文字顯示，是完全基于圖形及符號顯示的觸摸屏，在同類產品中最適合現場施工人員使用。

4)   激光發射器具有自動旋轉，自動找水平功能。

B．儀器具備程序：

1)   可選擇待測量法蘭面圈數；

2)   可定義每圈待測量點數；

3)   三維空間的測量模板，可平移和旋轉，方便通過不同視角分析測量結果；

4)   可根據測量結果計算zui jia平面和zui高、zui低參考平面，方便修正；

C. 技術參數

三.德國Pro Flange激光測平儀配置清單：

德國Status Pro Flange激光測平儀特點：擁有一套創新的系統，顯示單元為觸摸屏，測量方法除了根據法蘭上三個任意點調平激光平面外，還可根據法蘭平面一個角度確定激光平面，這個方法更快速高效，跟過去只能測量之后在電腦上數據計算相比，使用先進系統在現場就可以得到測試結果。此外，當激光儀固定在法蘭平面或者前端，通過激光束的旋轉在法蘭上掃射出一個平面。接收器帶有按鈕，使用接收器可以在法蘭上對平面度進行多點測量。它通過對傳統測量技術和現代激光技術的完美結合，使得平行度測量精度更加可靠和易于操作

軟件ProFlange包含了以下的功能：
無線測量
自動調整激光平面
測量前無需過多的準備便可直接進行測量
兩種不同的用戶操作模式
數據庫管理和項目管理
二維和三維的圖形化顯示
提供短波和長波分析
法蘭傾斜度的評估
測量環和測量點的數量可不受限制的被定義
提供zui佳的參考分析（Best-Fit）
測量數據，測量圖像及報告可被導出
通過數字簽名和測量點的驗證來確保測量數據的真實可靠性
